Rechner nach DO5MCH

Bazooka-Antenne Rechner

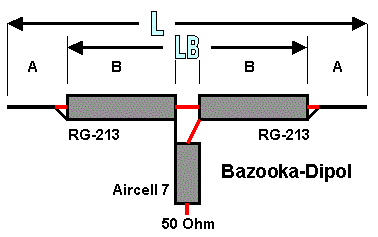

Bazookagrafik



Frequenz: MHz Hinweis: Punkt (.) statt Komma.

E

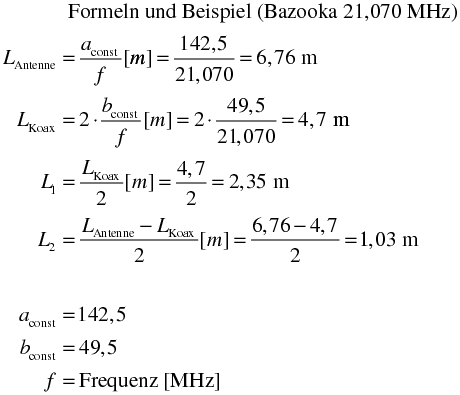

Formeln und Beispiel







Nach :  OE7OPJ

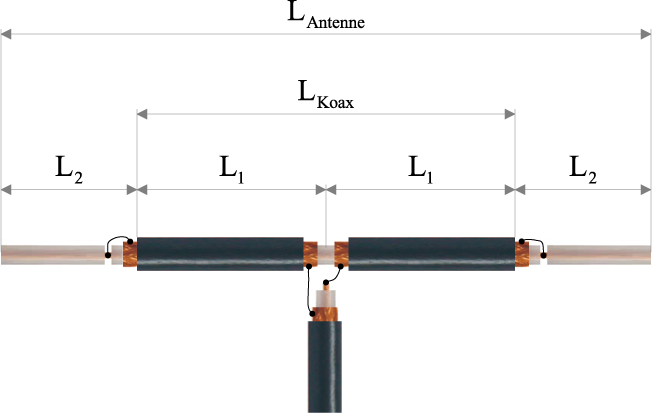

Innenleiter mit Schirmung verlöten

(Wetterfest mit Polyisobutylen-Band)

L = 142,5 / f [MHz]

B = 49,5 / f [MHz]

A = (L – 2B) / 2

MHz

A [m]

B [m]

LB [m]

L [m]

3,60

6,04

13,75

27,50

39,58

3,70

5,88

13,38

26,76

38,51

7,05

3,09

7,02

14,04

20,21

10,10

2,15

4,90

9,80

14,11

14,20

1,53

3,49

6,97

10,04

18,10

1,20

2,73

5,47

7,87

21,20

1,03

2,33

4,67

6,72

24,90

0,87

1,99

3,98

5,72

28,50

0,76

1,74

3,47

5,00

51,00

0,43

0,97

1,94

2,79

145,00

0,15

0,34

0,68

0,98

435,00

0,05

0,11

0,23

0,33

Verlängerung / Verkürzung von A je nach Höhe über Grund !
